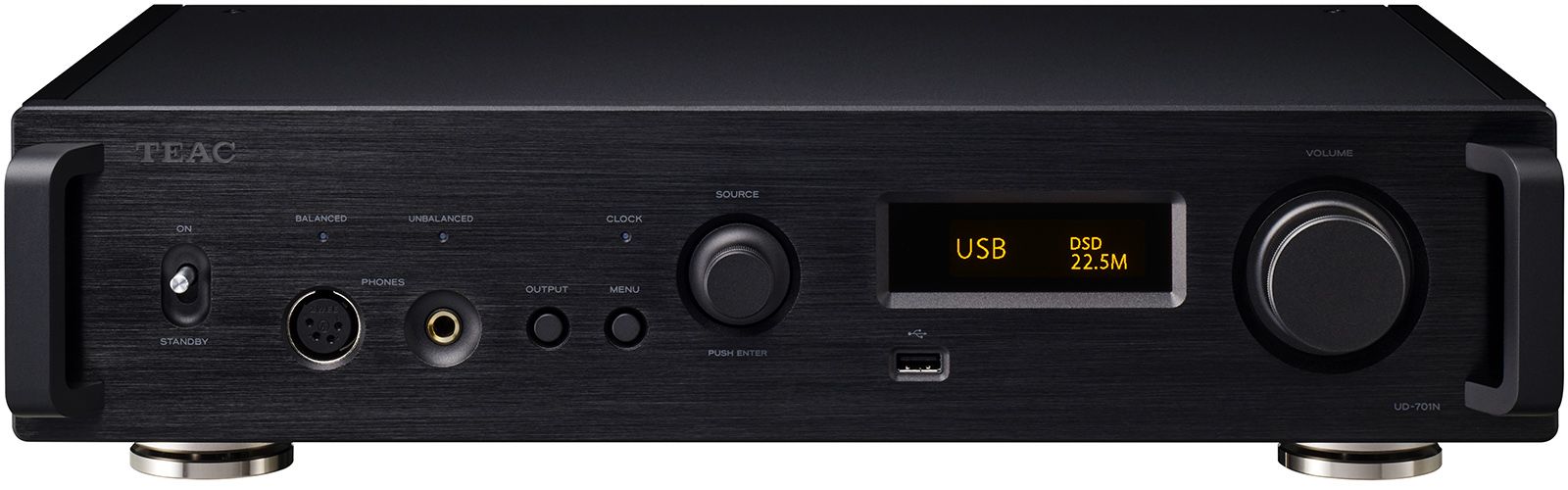

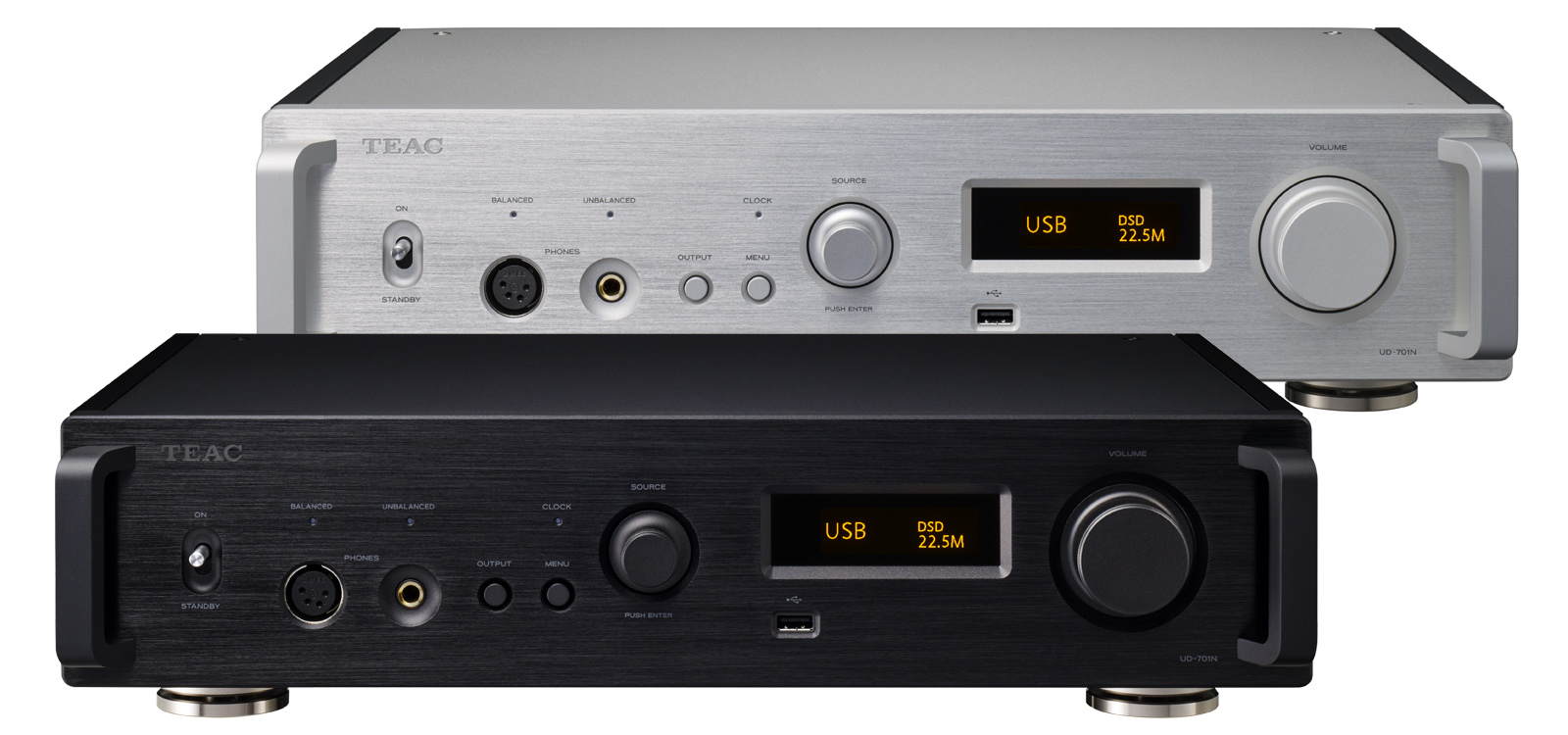

DSD ЦАП/пред.усилитель/сетевой плеер TEAC UD-701 black

В TEAC UD-701N на самом высоком уровне реализованы и объединены функции USB ЦАП, сетевого стримингового плеера, аналогового предусилителя, усилителя для наушников и некоторые другие. Благодаря недавно разработанному дельта-сигма ЦАП на дискретных элементах инженерам компании удалось создать компонент нового уровня совершенства.

USB-ЦАП и сетевой проигрыватель поддерживают на входе цифровой поток с разрешением до DSD 22,5 МГц и формат PCM до 384 кГц/32-бит. С помощью ЦАП на дискретных элементах TEAC UD-701N преобразует все цифровые сигналы в аналоговые с высоким качеством звука.

Он не только может использоваться для всех видов цифрового воспроизведения сигналов, полученных от систем, ориентированных на PC или Mac, и вплоть до аудио серверов, использующих NAS накопители и потоковое воспроизведение, но и может выполнять основную роль в аудио системах - в качестве предусилителя с аналоговыми и цифровыми входами. UD-701N - это универсальное устройство, которое гибко поддерживает новые стили прослушивания в новую эпоху. Наряду с возможностью прослушивания через акустические системы при работе в паре с усилителем мощности, UD-701N поддерживает также балансный выход на наушники через новый 4-контактный XLR разъем.

Заново разработанный дельта-сигма ЦАП TEAC на дискретных элементах

Вместо того, чтобы использовать общедоступные микросхемы ЦАП, конструкторы TEAC включили в состав UD 701N недавно разработанный дельта-сигма ЦАП на дискретных элементах, с программируемой на объекте вентильной матрицей FPGA, на которой реализованы собственные, оригинальные алгоритмы. Аналоговые сигналы выводятся из нее с высоким качеством звука. Сигналы DSD передаются как есть, в то время как PCM сигналы поступают на дельта-сигма модулятор и преобразуются в 1-битный поток. Именно благодаря такой конструкции инженерам компании удалось достичь широкого, идеально чистого звукового поля, которое является новым достижением TEAC и вершиной звукового совершенства. UD 701N поддерживает воспроизведение DSD 22.5 МГц и 384 кГц/32-бит PCM.

Архитектура типа «двойное моно»

По всему устройству, от блока питания с независимыми тороидальными трансформаторами для левого и правого каналов, до секции ЦАП и аналогового выходного каскада реализована экстравагантная структура типа «двойное моно».

Такая архитектура с независимыми схемами для каждого из двух каналов, предотвращает интерференцию между ними, позволяя реализовать богатую музыкальную экспрессию, воспроизводящую ощущение пространства и объема.

Полностью балансная передача сигналов в каждом из каскадов

Полностью балансная передача аналоговых выходных сигналов левого и правого каналов от D/A преобразования и до оконечных каскадов вносит большой вклад в улучшение соотношения сигнал/шум и расширение динамического диапазона. Это позволяет сохранить чистоту исходного сигнала без утери ощущения «воздуха», которое имеется у источников высокого разрешения (high-resolution).

Четыре мощных тороидальных трансформатора

В дополнение к двум тороидальным трансформаторам для независимого питания левого и правого аналоговых каналов, отдельные тороидальные трансформаторы предусмотрены также для сетевого модуля и для цифровой секции управления. Стабилизированное напряжение с линейного блока питания подается на сетевой модуль, осуществляющий передовую обработку.

Функции аналогового предусилителя с двумя линейными входами на RCA/XLR и 4 цифровыми входами

UD-701N может работать не только как USB ЦАП/сетевой плеер с двумя наборами коаксиальных и оптических цифровых входов, но и как высококачественный аналоговый предусилитель с входами на RCA и XLR разъемах для подключения обычных аудио источников.

Фирменная система регулировки громкости на базе усилителя с изменяемым коэффициентом усиления TEAC-QVCS (Quad Volume Control System) состоит из четырех независимых схем для левого, правого, плюсового и минусового сигналов (L+, L−, R+ и R−). Благодаря ей, тракт аудио сигналов становится максимально коротким, предотвращая их деградацию при прохождении по путям сигналов. Более того, т.к. громкость можно регулировать экстремально точно, с шагом всего 0.5 дБ, вы получаете идеальный уровень в наушниках или на выходе аудио системы.

Улучшенная буферная схема TEAC-HCLD2 с токовым выходом

В UD-701N использованы схемы TEAC-HCLD2, которые являются улучшенными версиями фирменных драйверов TEAC-HCLD (TEAC High Current Line Driver) с токовым выходом. В каждом канале имеется пара схем – для плюсового и минусового сигналов, выдающих большие токи. Соединение дифференциальное для балансного выхода и параллельное – для небалансного. За счет повышения выходных токов стала возможной передача всей динамики аудио сигналов без потерь.

Усилитель для наушников с выходом на 4-контактный XLR разъем и с переключением балансного режима и режима активной «земли»

Всего в усилителе для наушников UD-701N использованы четыре буферных схемы - по одной для левой, правой, положительной и отрицательной цепей, что позволяет подключать модели с балансным входом. Более того, даже во время использования с небалансными наушниками, эти усилители работают параллельно и могут обеспечить более мощный выход, чем обычные небалансные усилители. Это позволяет полностью раскрыть потенциал многих типов наушников, включая модели с импедансом до 600 Ом.

Активное заземление - это метод работы, основанный на принципах балансного соединения, который принудительно поддерживает уровень 0 В путем подключения разъема COLD к «земле» с помощью усилительной схемы. Кроме реализации более идеальной «земли», чем при использовании обычной схемы, также может быть подавлен фоновый шум (гудение), исходящий от источника питания. А понизив уровень шума, мы можем ожидать, что тишина будет более глубокой, позволяя ощутить дыхание исполнителей и прочувствовать более тонко текстуру звуков.

Полное декодирование MQA с поддержкой цифровых входов

MQA (Master Quality Authenticated) - это высококачественный аудио кодек, который обеспечивает воспроизведение на том же уровне качества, что и студийные мастер-записи. UD-701N оснащен декодером MQA, который контролирует прошедшие D/A-преобразование сигналы с точностью до 5 мс, чтобы получить аналоговое представление, соответствующее оригинальным записям. За счет значительного уменьшения «размытия» звука, которое легко возникает, когда звуки начинаются внезапно, а также в другие моменты, когда перепады звукового давления экстремальны, может быть достигнуто такое воспроизведение, которое кажется человеческому уху предельно близким к оригинальному исполнению.

Поскольку в UD-701N реализован полный декодер, то в дополнение к воспроизведению файлов из сети можно также декодировать данные в формате MQA с цифровых входов. Воспроизведение компакт-дисков с записями в MQA становится возможным при подключении цифрового выхода CD-плеера к UD-701N.

Повышающее преобразование

Функция повышающего преобразования использует технологию RDOT-NEO (Refined Digital Output Technology NEO) для плавного дополнения цифровых аудио сигналов в формате PCM и умножения их частоты дискретизации в 2, 4 или 8 раз (384 кГц максимум). Алгоритм RDOT, который применяет аналоговую интерполяцию с использованием методов «нечеткой логики» - это технология, разработанная для обеспечения воспроизведения частот выше 20 кГц, которые теряются при кодировании в виде цифровых сигналов в стандарте 44,1 кГц/48 кГц. На основе считанной с отсчетов информации генерируются новые аналоговые данные, в том числе и между тактами, что приводит к получению сигналов с частотами выше 20 кГц.

Bluetooth приемник с поддержкой LDAC, aptX™ HD и других форматов высокого разрешения

В дополнение к кодекам LDAC™ и LHDC, которые могут передавать аудио данные с качеством, которое считается высоким разрешением (96 кГц/24бит), приемник поддерживает также Qualcomm® aptX™ HD, который способен передавать 48 кГц/24 бит. Конечно, популярные кодеки AAC, Qualcomm® aptX™ и SBC также поддерживаются, так что вы можете легко наслаждаться высококачественным беспроводным воспроизведением со смартфонов и цифровых аудио плееров.

Поддержка популярных и удобных сетевых функций, включая OpenHome и Roon Ready

Общие приложения для управления, поддерживающие OpenHome, можно также использовать с UD-701N, поддерживающим эту платформу. Кроме того, плей-листами на UD-701N можно управлять с помощью TEAC HR Streamer и других управляющих приложений, поддерживающих OpenHome. Также поддерживается воспроизведение без пауз.

Благодаря поддержке функции Roon Ready, можно использовать без ограничений предоставляемые RAAT (Roon Advanced Audio Transport) удобства, включая высококачественное воспроизведение звука, простое и удобное управление с помощью приложений и синхронное воспроизведение в нескольких комнатах.

*Поддержка Roon Ready будет добавлена в обновление прошивки, доступное после выпуска продукта.

Spotify Connect, Tidal, Qobuz и TuneIn (интернет-радио)

Наряду со Spotify Connect эта модель поддерживает также Tidal и Qobuz - потоковые музыкальные сервисы по подписке, позволяющие слушать записи CD-качества без потерь (44,1 кГц/16 бит).

Технология передачи данных через USB "Bulk Pet" для улучшения стабильности и качества аудио

При передаче больших объемов цифровых данных от Hi-Res аудио источников через USB-кабели с использованием обычного изохронного режима передачи могут возникать большие вариации в нагрузках обработки передающего компьютера и принимающего USB-ЦАП. Это может привести к выпадениям звука и возникновению других проблем. Однако с нашей новой технологией передачи данных через USB - получившей название "Bulk Pet" - фиксированный объем данных передается постоянно, выравнивая нагрузку на обработку на обоих устройствах и способствуя стабильной передаче данных. Изменение нагрузки на компьютер напрямую влияет на качество звука, поэтому пользователи могут выбрать предпочтительную настройку (из четырех режимов передачи).

Конструктивные особенности для предотвращения вибраций

Плавающая конструкция с виброизоляцией от нижней панели используется для крепления трансформаторов, которые могут легко вызывать вибрации. Длина всех боковых ребер радиаторов, предназначенных для рассеивания тепла, также оптимизирована для предотвращения их колебаний.

В дополнение к использованию минимального количества винтов крепления печатной платы, предусмотрены оригинальные точечные опоры TEAC с новым механизмом внутри - для тщательного подавления вибраций, негативно влияющих на качество звука.

Бесплатное приложение TEAC HR Audio Player поддерживает воспроизведение 22.5 МГц DSD как на Windows, так и на Mac компьютерах

Форматы Hi-Res нового поколения, такие как DSD512 (22,5 МГц) и PCM 768 кГц/32-бит поддерживаются с помощью бесплатного приложения TEAC HR Audio Player для Windows и Mac. Просто запустив это программное обеспечение и выбрав UD-701N, подключенный с помощью USB-кабеля, можно надежно передавать цифровые аудиоданные при оптимальных условиях. Поскольку приложение предназначено для использования именно с этой моделью, нет необходимости беспокоиться о проблемах, которые часто возникают с настройками звука для USB сигнала, в том числе с такими, как например: “No sound being output even when the USB DAC is recognized” - “нет звука, выводимого даже при распознавании USB-ЦАП” или “Sound being down-converted when it is output.” - “звук преобразуется с понижением разрешения при выводе.”

Бесплатное приложение TEAC HR Streamer, позволяющее воспроизводить аудио высокого разрешения со смартфонов и планшетов

Мы подготовили собственное сетевое приложение Teac HR Streamer для управления, которое поддерживает Open Home. Благодаря возможности создавать библиотеки путем загрузки обложек альбомов и данных музыкальных тегов из песен, уже хранящихся на NAS накопителях, стали возможны интуитивно понятные и быстрые операции выбора треков. Кроме того, вы можете выбирать треки и добавлять их в плей-листы (списки воспроизведения) по своему усмотрению, свободно переходя между различными облачными сервисами и локальными сетями, включая аудио файлы, хранящиеся на NAS и USB-флешке, а также файлы FLAC и MQA на источниках Tidal и Qobuz. TEAC HR Streamer можно использовать как на устройствах iOS, так и на Android.
