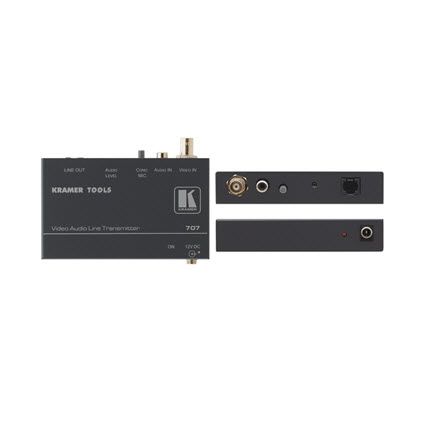

Устройство для передачи сигналов Kramer 707
Kramer 707-передатчик, преобразующий композитные сигналы видео и звуковые моносигналы в сигнал для передачи по витой паре, а Kramer 708-приемник, который преобразует сигнал, полученный по витой паре в композитный сигнал видео и звуковой сигнал.С помощью передатчика Kramer 707 и приемника Kramer 708 можно организовать передачу сигнала на удаленное устройство отображения информации. Для применения в системах, содержащих несколько мониторов, у приемника Kramer 708 есть проходное гнездо с переключателем эквивалентной нагрузки, которое позволяет подключить несколько приемников Kramer 708 к передатчику Kramer 707 по одному кабелю витой пары. Частотный диапазон сигнала при длине кабеля до 400 метров составляет 6 МГц (на меньших расстояниях обеспечивается вещательное качество сигнала). Имеются регуляторы уровня сигнала и контроля АЧХ. В комплект входит источник питания 12 В. Kramer 707 и Kramer 708 относятся к семейству TOOLS - группе компактных приборов с оптимальным соотношением «цена-качество» и широким спектром применения.
Применение Kramer 707 и Kramer 708
- Дистанционный контроль на кабельном телевидении, в системах наблюдения, видеосистемах медицинских учреждений и телестудиях.
- Организация видеоконференций с использованием имеющихся телефонных линий или кабелей внутренней связи.
- Подключение видео- и аудиооборудования по имеющимся линиям витой пары.
Характеристики
Тип
|
Устройство для передачи сигналов |
Модель
|
Kramer 707 |
Вес
|
0,28 кг |
Входы
|
1 видео композитный, 1 В / 75 Ом; 1 аудио, 1 мВ - 2 В / 33 кОм; 708 - 1 симметричный 150 Ом, 6/4 стандартный разъем RТ 11, проходное гнездо, переключатель эквивалентной нагрузки и переключатель полярности. |
Выходы
|
1 симметричный, 150 Ом, 6/4 стандартный разъем RS-11; 708 - 1 видео композитный, 1 В / 75 Ом, несимметричный, разъем BNC; 1 аудио, микрофонного или линейного уровня, до 4,6 В / 100 Ом. |
Дополнительные характеристики
|
Дифференциальная фаза 0,3°. Дифференциальное усиление 0,41%. К-фактор 0,1 % (20 м, в паре). |
Комплектация
|
Источник питания, монтажный комплект ( для каждого устройства). |
Питание
|
12 В, 40 мA (для каждого устройства). |
Размеры
|
12 х 7,5 х 2,5 см. |
Искажения (THD)
|
Менее 0,2 % (на небольших расстояниях). |
Отношение сигнал / шум
|
72 дБ. |
Диапазон частот
|
Полоса пропускания сигнала Видео - 50 МГц на уровне - 3 дБ; аудио - 30 кГц на уровне - 3 дБ (30 м). |
Функции
|
Регулировки Усиление видеосигнала - от -1,8 до +2 дБ, контроль АЧХ - 2,5 МГц 0/16 дБ, аудио - 0/52 дБ. 707 - питание для конденсаторного микрофона; 708 - переключатель эквивалентной нагрузки и переключатель полярности. |
